Supporto per la coscia

Come utilizzare correttamente il supporto per le cosce.

BRO può essere facilmente integrato con due supporti per le cosce.[15] Questa guida ti mostrerà come utilizzare correttamente il supporto per le cosce.

Qualcosa non ti è chiaro o hai domande? Siamo contenti di aiutarti. Contattaci semplicemente a support@scewo.comoppure contatta uno dei nostri partner.

Avvertenza per le persone con pacemaker

I magneti possono influenzare la funzione dei pacemaker e dei defibrillatori impiantati. Se indossate tali dispositivi, mantenete la distanza consigliata dal produttore dai magneti sui supporti

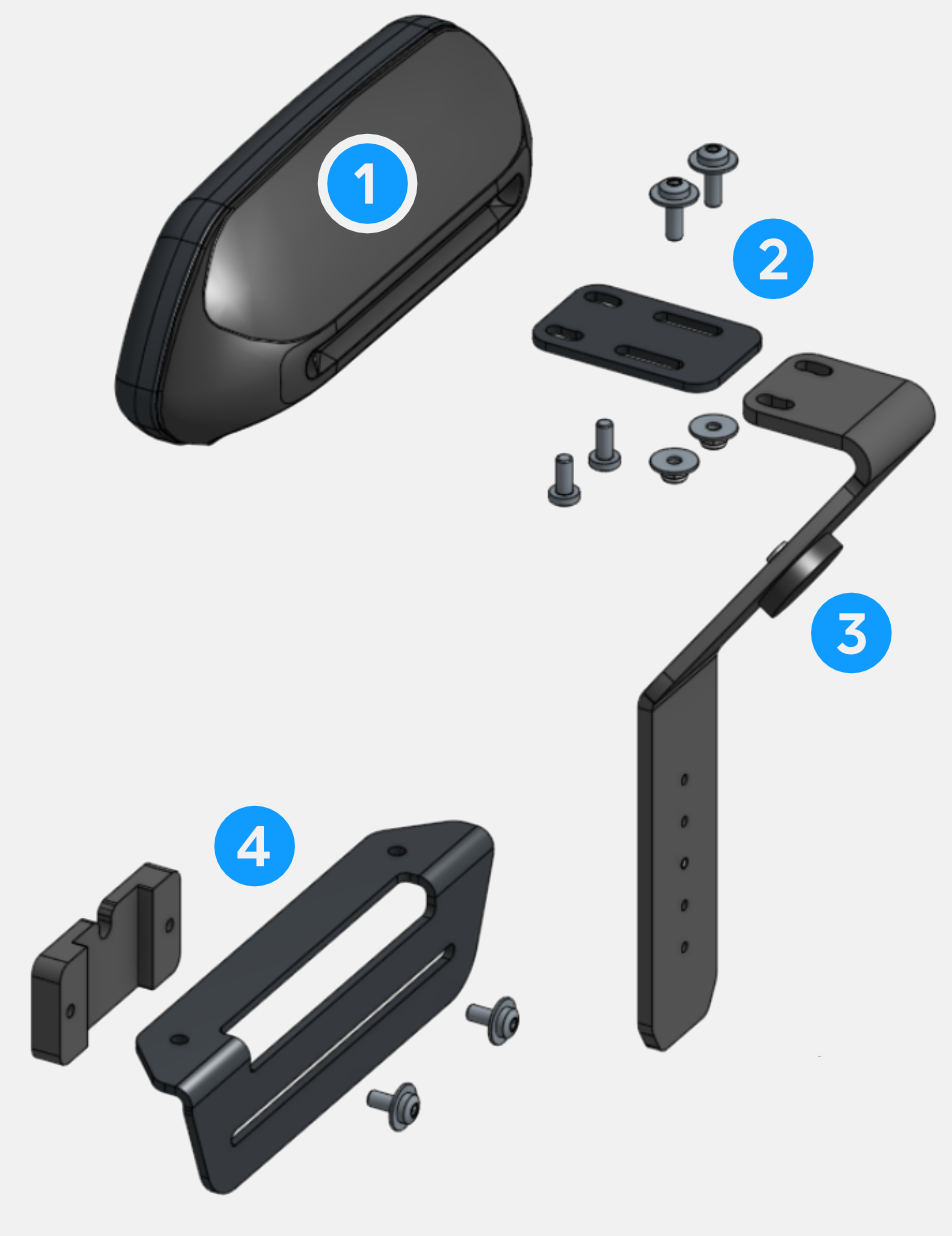

Importante


Cuscino


Adattatore di estensione


Piastra angolare


Binario di guida

Importante

Assemblea

BRO senza luci aggiuntive

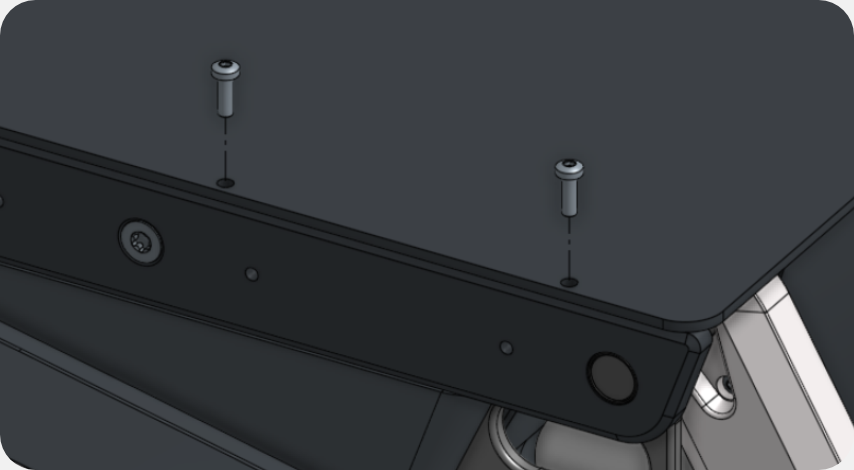

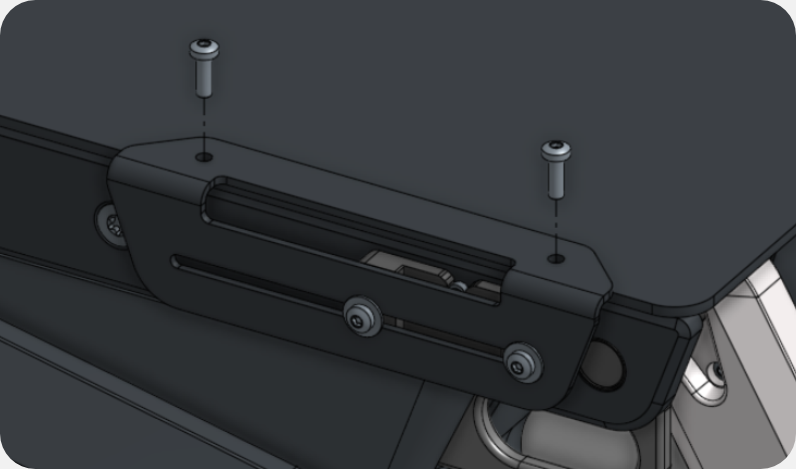

Allentare le due viti più anteriori sulla piastra del sedile.


Posizionare la guida sulla piastra del sedile e fissarla con le viti allentate.


BRO con luci aggiuntive

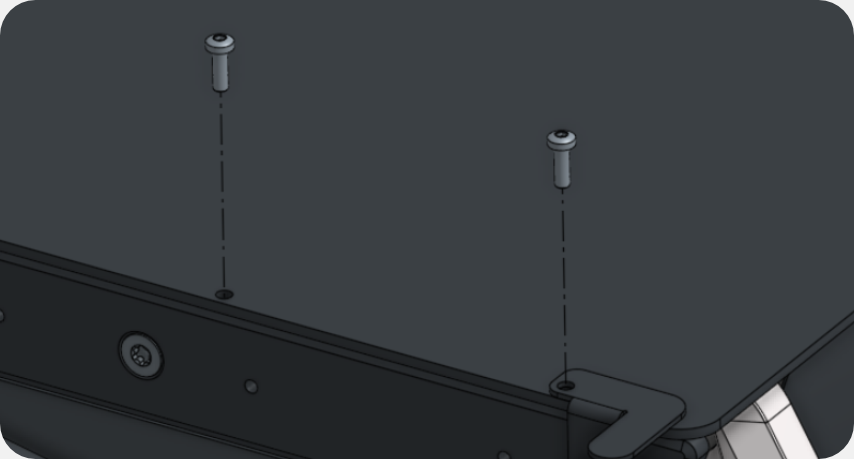

Allentare le due viti più anteriori sulla piastra del sedile.

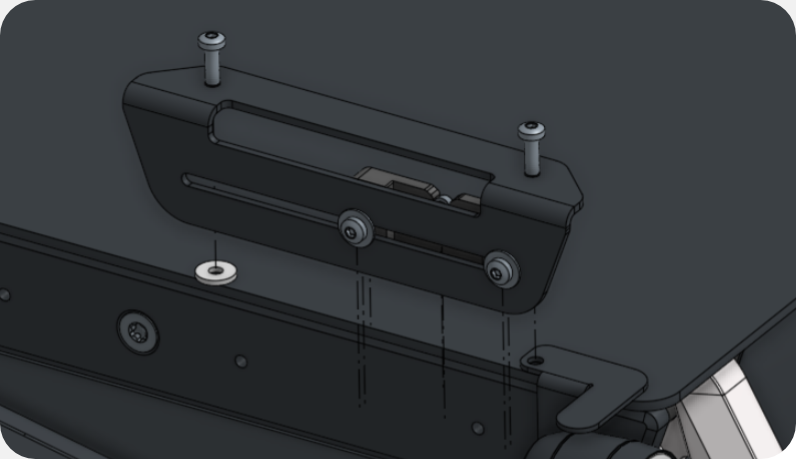

Posizionare la rondella sul foro posteriore e serrare il binario di guida con le viti allentate.


Importante

Applicazioni con descrizione e grafica

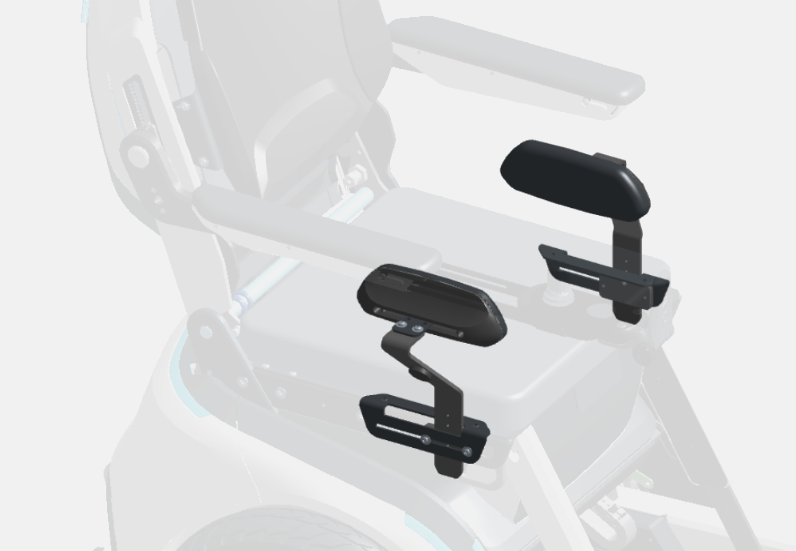

Guidare

I supporti laterali delle gambe vengono inseriti nelle guide laterali e quindi fissati.

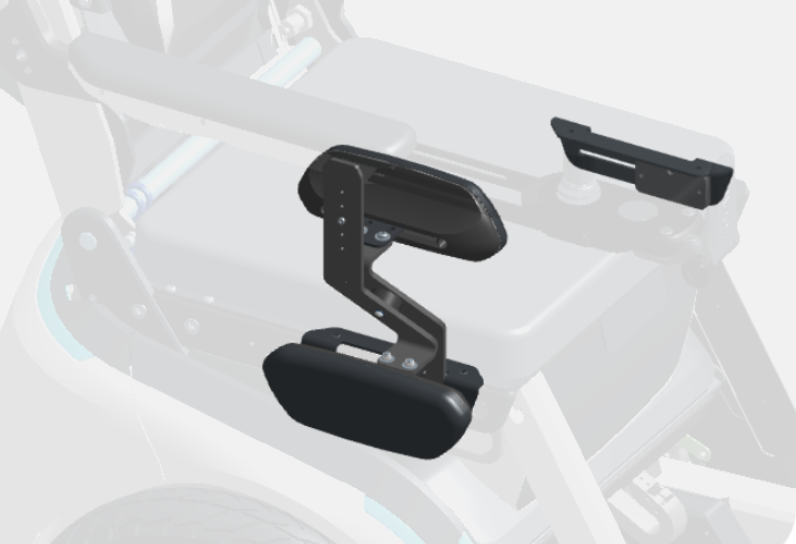

trasferimento

Per il trasferimento, il supporto per le cosce può essere fissato al supporto per le cosce sull'altro lato grazie al magnete.


Importante

Adattamenti con descrizione e grafica

Altezza

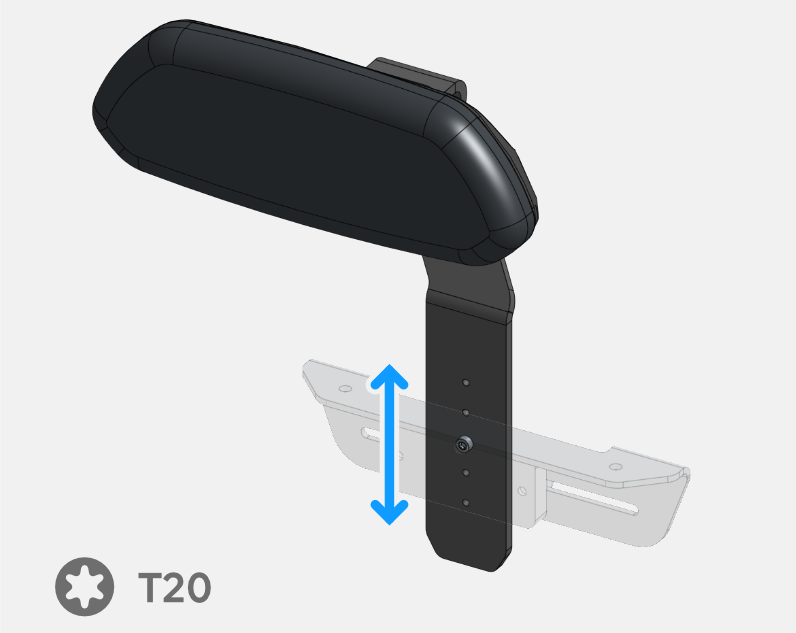

L'altezza del supporto per la coscia può essere regolata utilizzando la vite di montaggio in uno dei cinque diversi fori.

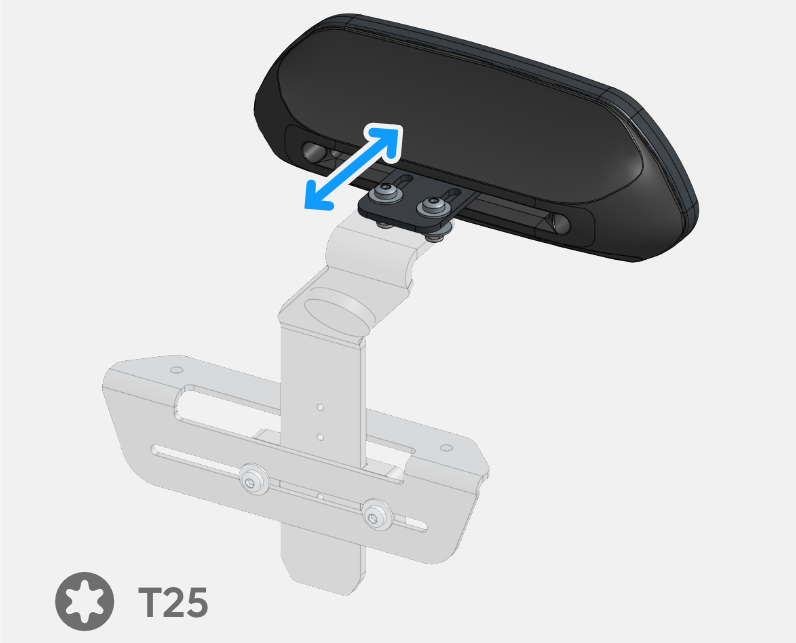

profondità

La posizione della vite può essere regolata nella fessura dell'adattatore di estensione. L'adattatore di estensione può anche essere omesso.

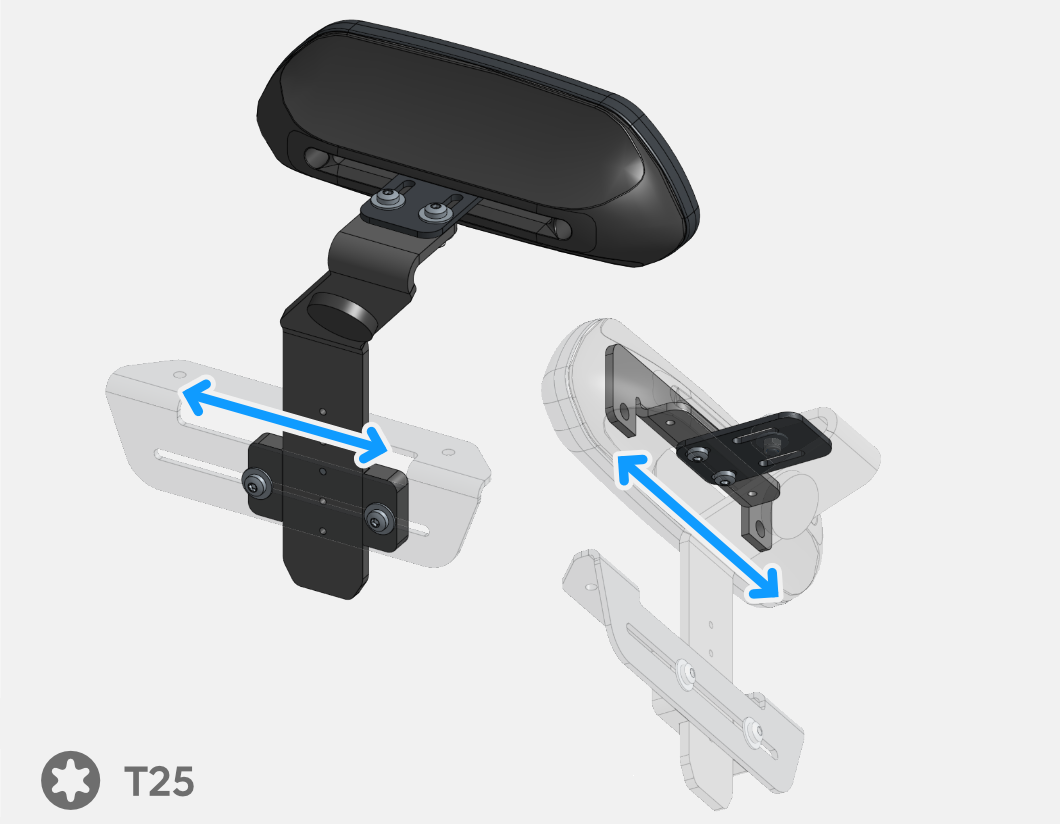

Posizione del cuscino

La posizione del cuscino del rivestimento può essere regolata utilizzando i fori per le viti nel cuscino o la fessura sul binario di guida.



[15] I supporti per le cosce, così come altri accessori per BRO, possono essere acquistati da Scewo o da un partner certificato.
